當前GMP車間器具清洗機近些年開始在國內無菌制劑車間普及應用，本篇文章簡述管道工藝、粗糙度、焊接工藝的要求，供制藥用戶參考。

　　1、316L不銹鋼材質的焊接應采用氬氣保護焊，焊材的內外側均需要充氬氣進行焊接保護(不得低于99.99%，建議使用99.999%以上的氬氣)。

　　2、焊接過程中需要嚴格控制焊接質量。管道切口完成后，必須用專用銼刀處理管口毛刺，并對管道焊口內外壁進行清潔處理(最好用無塵布蘸酒精進行擦拭)，完成后進行對口工作;焊口偏差量不得超過標準要求：內外壁偏差不得超過管道壁厚的15%。

　　3、焊口點焊時的焊點應盡量小,并且不得出現連續的點焊現象，點焊應為盡量小的焊點，直徑不能大于2.0mm。對于小于4in(10.16cm)的管道，建議臨時焊點的數量不超過6個。

　　4、焊接質量的放行需要通過內窺鏡檢查,內窺鏡檢查的比例為自動焊口的抽檢比例(不低于20%)，手工焊口需要100%檢查。

　　5、建議重力排水，坡度要求：短運轉和支架運轉2%，長運轉和切換面板0.5～2%。

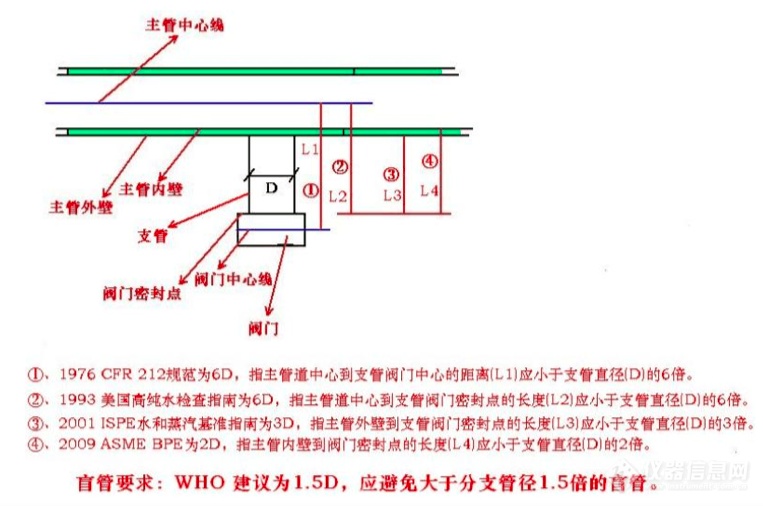

　　6、2D標準：指主管內壁到閥門密封點的長度應小于支管直徑的2倍。

　　7、計算方法

　　語瓶在應對以上要求中采取的措施：

　　1、 采用自動焊接技術+氬氣保護;

　　2、 內窺鏡報告齊全，自動焊接20%內窺鏡檢測，手工焊接100%內窺鏡檢測。

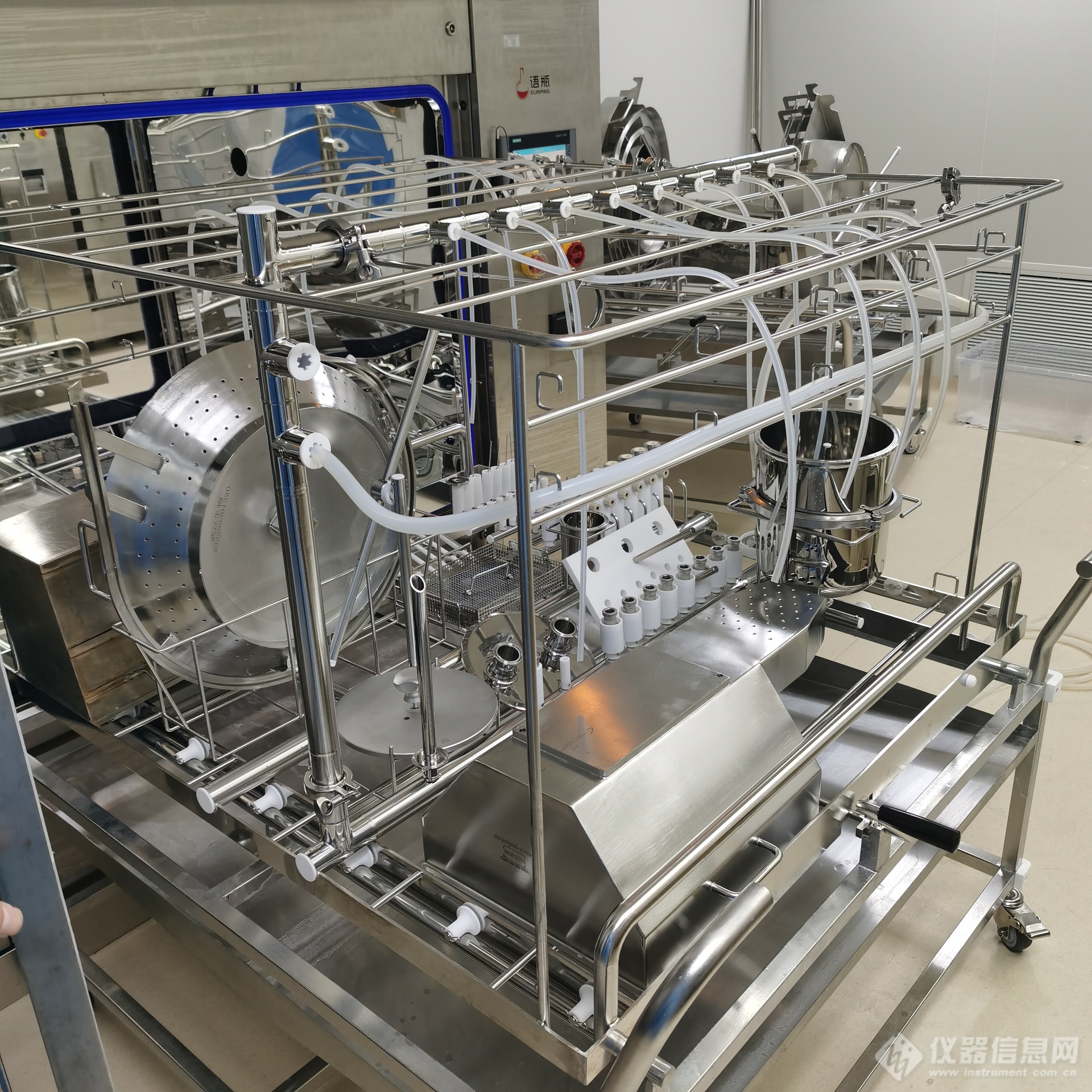

　　3、 清洗機管路設計標準：主要采用1.5D標準設計、部分采用2D標準設計

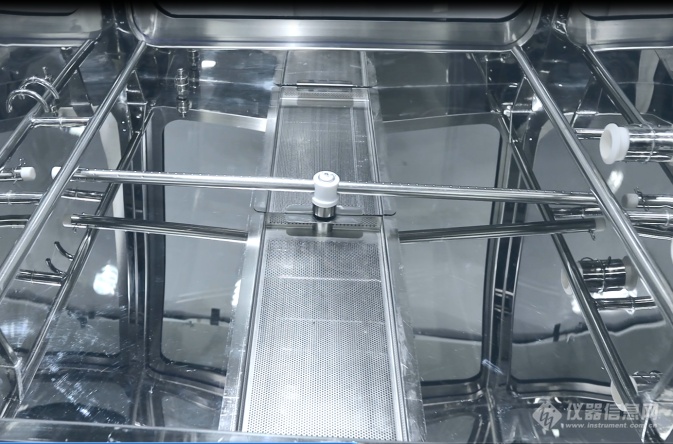

　　4、 內腔坡度≥3%，排水管路坡度≥0.5%;重力排水設計，確保管路排凈

　　5、 腔內表面表面粗糙度Ra≤0.4μm，循環管路內表面粗糙度Ra≤0.6μm，循環管路外表面粗糙度Ra≤0.8μm。

　　6、通過計算流體力學(CFD)模擬介質流動特性，優化管道布局以減少湍流和壓降，確保無死角設計(如支管長度≤2倍管徑)

　　總結：

　　在清洗機設計中，工藝是至關重要的，用戶在考察購買清洗機、以及是購買后的重要驗證項目：

　　設計與清潔優化

　　1. 衛生設計原則

　　無死角結構：2D標準和坡度設計(坡度≥3%)，確保流體完全排空，減少殘留污染。例如，采用集成排凈功能的閥門設計可避免液體積聚。

　　可清潔性驗證：支持在位清洗(CIP)和蒸汽滅菌(SIP)，通過核黃素覆蓋率測試驗證噴淋系統有效性，覆蓋率需≥95%。

　　2. 流體動力學優化

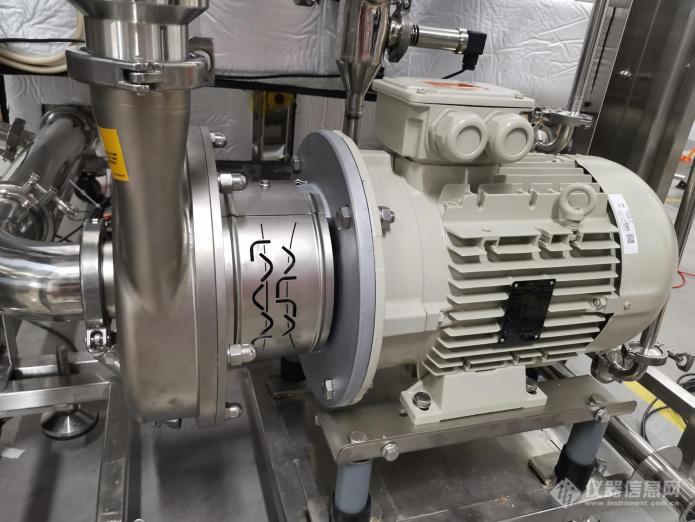

　　湍流控制：循環系統設計需維持純化水流速≥1.5m/s，抑制微生物滋生，同時通過CFD模擬減少局部阻力，降低壓降。

　　密封與防污染：雙O型圈或卡箍連接確保密封性(泄漏率≤1×10?? mbar·L/s)，避免交叉污染。

　　三、合規與成本效益

　　1. 法規符合性

　　全球認可度：ASME BPE被30多個國家采納，符合FDA、WHO等機構的GMP要求，尤其適用于無菌制劑和生物制品的生產認證。例如，新版中國GMP(2010修訂)明確推薦采用ASME BPE標準設計潔凈管道。

　　驗證支持：標準提供驗證模板(如鈍化層檢測、殘留鐵測試)，簡化審計文件準備，縮短驗證周期。

　　2. 全生命周期成本降低

　　維護便捷性：標準化卡箍接頭和快裝設計減少停機時間

　　耐久性提升：高耐腐蝕材料和表面處理延長設備壽命，例如316L不銹鋼在高溫蒸汽環境下仍能保持穩定性;

　　四、可持續性與市場競爭力

　　1. 環保兼容性

　　通過清洗機清洗減少化學試劑用量，并支持綠色工藝(如超濾膜技術)的集成，降低廢水處理成本。

　　材料可追溯性(如爐號標識)支持循環經濟，符合制藥供應鏈倡議(PSCI)的可持續發展要求。

　　2. 技術壁壘構建

　　符合ASME BPE的設備可作為企業技術能力的證明，例如在疫苗生產、單克隆抗體工藝中凸顯競爭優勢。

　　通過數字化管理(如三維模型與MES系統對接)，實現工藝參數的實時優化，提升生產效率。

　　采用ASME BPE標準不僅通過材料、設計和驗證的嚴格規范保障了產品質量與合規性，還通過可清潔性優化和成本控制提升了生產效率和市場競爭力。其價值在生物制藥等高要求領域中尤為顯著，例如疫苗生產管道的無菌保障、注射用水系統的長期穩定性等場景。
